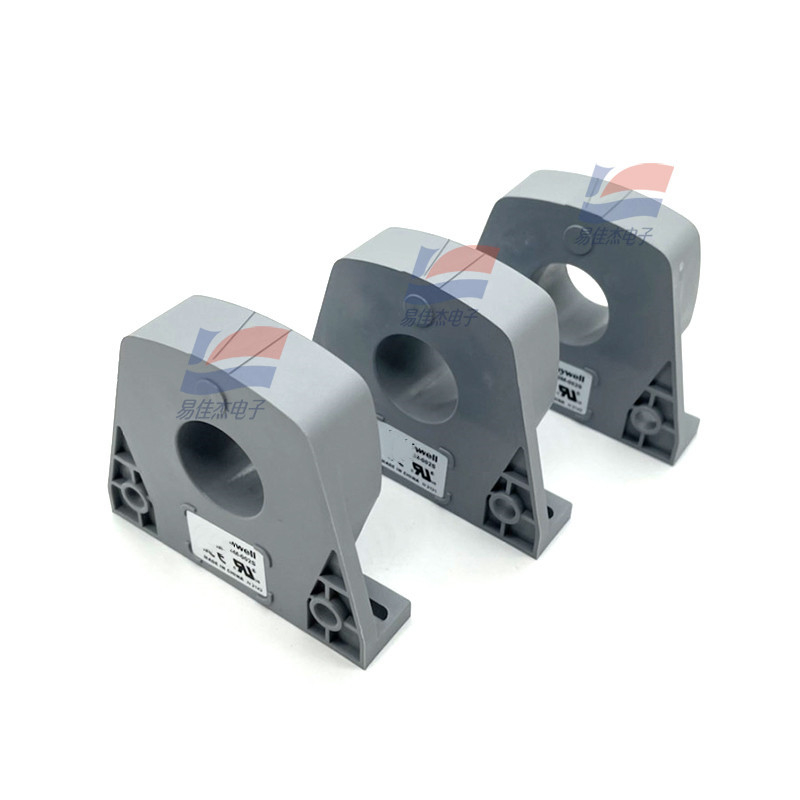

Cảm biến dòng điện vòng kín CSNS300M-002S cho Tự động hóa công nghiệp và Điện tử công suất

CSNS300M-002S Cảm biến dòng điện vòng kín cho điện tử điện năng tự động hóa công nghiệp

Chi tiết sản phẩm:

CSNS300M-002S là một cảm biến dòng điện vòng kín, dựa trên nguyên tắc bù từ tính. Nó có thể đo dòng điện liên tiếp (DC), dòng điện xoay (AC) và dòng xung.Các thông số kỹ thuật chi tiết như sau::

Ứng dụng:

• Tự động hóa công nghiệp: Được sử dụng trong ổ đĩa tốc độ, hệ thống servo và bộ chuyển đổi tần số điện áp cao để theo dõi và kiểm soát dòng điện trong thời gian thực, đảm bảo hoạt động ổn định của thiết bị.
• Điện tử điện: Được áp dụng trong các nguồn cung cấp điện, đồng hồ watt và hệ thống lưu trữ năng lượng để đo chính xác dòng điện,giúp tối ưu hóa hiệu quả chuyển đổi điện và bảo vệ mạch khỏi quá tải.
• Các lĩnh vực năng lượng mới: Thích hợp cho năng lượng gió, hệ thống năng lượng mặt trời và xe năng lượng mới để phát hiện dòng DC, AC hoặc xung.hỗ trợ hoạt động an toàn và đáng tin cậy của thiết bị năng lượng tái tạo và hệ thống động cơ điện.
• Bảo vệ an toàn điện: Được lắp đặt trong các thiết bị bảo vệ quá điện và máy phát hiện lỗi mặt đất để nhanh chóng xác định các điều kiện điện bất thường và kích hoạt các cơ chế bảo vệ.
• Robot và điều khiển chuyển động: Đảm bảo phản hồi dòng điện chính xác cho cánh tay robot và hệ thống chuyển động chính xác, cho phép điều khiển chuyển động cơ học trơn tru và chính xác.

Đặc điểm:

• Phạm vi đo lường rộng: Được định giá ở 300A.t rms, với phạm vi đo lường từ 0 đến ± 600A.t, có khả năng xử lý cả kịch bản dòng điện thấp và cao.
• Độ chính xác cao: Độ chính xác tốt hơn ± 0,75% ở 25 °C, đảm bảo dữ liệu hiện tại đáng tin cậy cho các ứng dụng quan trọng.
• Phản ứng nhanh: Thời gian phản ứng trong vòng 500ns, cho phép theo dõi thời gian thực các thay đổi dòng điện nhanh (ví dụ: dòng điện xung).
• Độ tuyến tính tuyệt vời: Độ tuyến tính tốt hơn ± 0,20%, duy trì mối quan hệ tỷ lệ chính xác giữa dòng điện đầu vào và đầu ra.
• Khép kín điện mạnh: Khép kín rms 6KV giữa hai mặt chính và thứ cấp, bảo vệ người dùng và thiết bị khỏi rủi ro điện áp cao.
• Độ ổn định nhiệt độ rộng: Hoạt động ổn định từ -40 °C đến 85 °C, phù hợp với môi trường công nghiệp khắc nghiệt.
• Phong trào nhiệt độ thấp: Phong trào dòng điện trong phạm vi ± 0,60mA qua 0 - 70 °C, giảm thiểu các lỗi đo do biến động nhiệt độ.
• Khả năng dI / dT cao: Theo dõi thay đổi dòng điện ở > 100A / μs, lý tưởng cho các ứng dụng yêu cầu phản ứng dòng điện nhanh (ví dụ: động cơ truyền động).
• Thiết kế nhỏ gọn: Nhà nhựa cách nhiệt với kết nối chính qua lỗ và kết nối thứ cấp 4 chân, tạo điều kiện dễ dàng lắp đặt trong không gian hẹp.
• Nguồn cung cấp điện phổ quát: tương thích với ± 12 ~ 18VDC, cung cấp tính linh hoạt trong các thiết lập nguồn cung cấp điện khác nhau.
