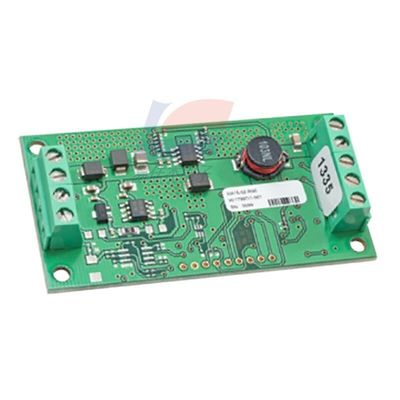

Bo mạch giao tiếp cảm biến oxy YJJ OXY-LC-A25-455 OXY-LC-485 để đo áp suất không khí

Mô tả sản phẩm:

OXY-LC-A25-455 OXY-LC-485 Bảng giao diện cảm biến oxy được sử dụng để đo áp suất không khí

Tính năng:

Cung cấp các thiết bị điện tử cần thiết để cấp nguồn và

điều khiển dải cảm biến dioxide zirconium (ZrO2) của SST

cảm biến

 Cảm biến áp suất tích hợp để bù áp suất khí quyển

 Các đầu nối vít gắn trên giao diện để dễ dàng đấu dây với

điện áp ngược và quá áp thoáng qua

LỢI ÍCH

Lọc phần mềm thích ứng cung cấp cảm biến nhanh

phản hồi kết hợp với đầu ra oxy ổn định

Đầu ra tuyến tính có độ chính xác cao

THÔNG SỐ KỸ THUẬT

Điện áp cung cấp

Biến thể RS485: 8—28VDC

Biến thể tương tự: 20—28VDC

Dòng điện cung cấp 600mA tối đa ở 24VDC

1.2A tối đa ở 12VDC

Đầu ra kỹ thuật số RS485 (Modbus RTU)

hoặc PWM

Đầu ra tương tự 4—20mA; tải 600Ω tối đa

hoặc 0—10VDC; tải 10kΩ tối thiểu

Giới hạn nhiệt độ

Lưu trữ: -40°C đến +85°C

Hoạt động: -30°C đến +70°C

Giới hạn áp suất hoạt động1 260—1260mbar tuyệt đối

1) Cảm biến và giao diện để bù áp suất khí quyển chính xác.

2) Hoạt động kéo dài dưới 0,1% O2 có thể làm hỏng bộ phận cảm biến.

3) Độ chính xác của các biến thể đầu ra tương tự được nêu là hợp lệ khi được hiệu chuẩn ở giá trị hiệu chuẩn mặc định. Biến thể RS485

độ chính xác được nêu là hợp lệ khi được hiệu chuẩn ở mức mặc định 20,7% O2 trong khoảng từ 0,1 đến 25% O2. Để có độ chính xác tối đa

trên 25% O2, giao diện và cảm biến phải được hiệu chuẩn theo thang đo đầy đủ của phạm vi yêu cầu bằng khí được chứng nhận.

Phạm vi oxy (đầu ra tương tự) 0,12—25% O2

hoặc 0,12—100% O2

Phạm vi oxy (Modbus RTU) 0,12—100% O2

Độ chính xác sau khi hiệu chuẩn3 0,5% O2

Độ lặp lại sau khi hiệu chuẩn 0,5% O2

Độ phân giải đầu ra 0,01% O2

Thời gian phản hồi (bước 10—90%)

Cảm biến phản hồi nhanh được kết nối: 4s

Cảm biến phản hồi tiêu chuẩn được kết nối: 15s

Thời gian khởi động ban đầu (cho đến khi đầu ra ổn định) 5—10 phút

Độ trễ khởi động đầu ra không hoạt động (khởi động bộ gia nhiệt)

Từ chế độ TẮT sang BẬT: 60s

Từ Chế độ chờ sang BẬT (chỉ RS485): 20s

Nhà sản xuất: SST Sensing

Loại sản phẩm: Công cụ phát triển cảm biến áp suất RoHS:
Sản phẩm: Bảng giao diện cảm biến
Loại: Cảm biến oxy
Công cụ để đánh giá: Áp suất khí quyển
Điện áp nguồn hoạt động: 8 V đến 28 V
Thương hiệu: SST Sensing
Mô tả/Chức năng: Bảng giao diện cảm biến oxy
Loại giao diện: RS485
Nhiệt độ hoạt động tối đa: + 70 °C
Nhiệt độ hoạt động tối thiểu: - 30 °C
Loại sản phẩm: Công cụ phát triển cảm biến áp suất 1
Danh mục phụ: Công cụ phát triển
Bí danh số bộ phận: M-OXY-LC-A25-455
Khối lượng đơn vị: 46,164 g
Thông số kỹ thuật:
