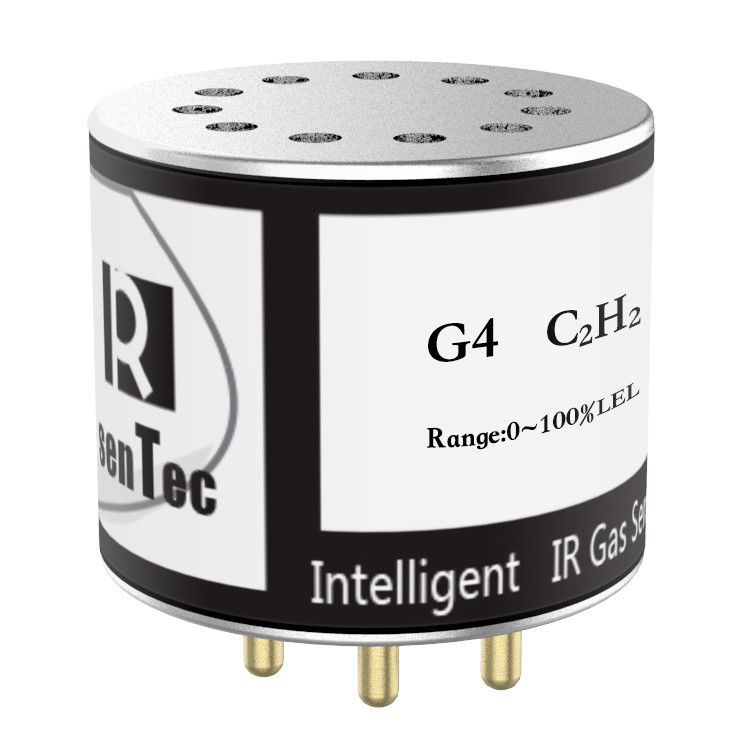

YJJ G4-C2H2 cảm biến khí acetylen hồng ngoại NDIR đo nồng độ

Mô tả sản phẩm:

Cảm biến khí Acetylene hồng ngoại G4-C2H2 Đo nồng độ NDIR

Tính năng:

Cảm biến khí hồng ngoại G4 là một cảm biến khí thu nhỏ thông minh được thiết kế dựa trên nguyên tắc NDIR. Nó đo nồng độ khí bằng cách sử dụng các đặc tính hấp thụ của chúng đối với các quang phổ hồng ngoại cụ thể. Nó không phụ thuộc vào oxy và không bị hiện tượng nhiễm độc của các cảm biến xúc tác. Nó có tuổi thọ cao, độ chính xác cao và hiệu suất ổn định. Cảm biến này có hai giao diện đầu ra tín hiệu: tương tự và kỹ thuật số. Nó có thể xuất trực tiếp các tín hiệu giá trị nồng độ khí sau khi xử lý tuyến tính hóa và bù nhiệt độ, giúp sử dụng thuận tiện hơn. Mục đích

Cảm biến khí hồng ngoại G4 có thể đo các loại khí như metan, carbon dioxide và các chất dễ cháy hydrocarbon, với phạm vi lên đến 100% VOL.

Cảm biến này tuân thủ các yêu cầu của "GB 15322 Máy dò khí dễ cháy", "AQ 6211-2008 Cảm biến metan hồng ngoại không phân tán cho mỏ than" và "AQ 1052-2008 Điều kiện kỹ thuật chung cho cảm biến carbon dioxide trong mỏ", và có thể được sử dụng trong các môi trường nguy hiểm như nhà máy công nghiệp, đường hầm giao thông, năng lượng, điện, công nghiệp dầu khí và hóa dầu, đường hầm mỏ than, khai thác khí đốt và nhiều môi trường công nghiệp khác để theo dõi sức khỏe và an toàn.

Điều kiện làm việc của cảm biến khí hồng ngoại G4:

Nhiệt độ hoạt động ------ (-40 đến +70)℃;

Độ ẩm hoạt động ------ Lên đến 98% RH, không ngưng tụ;

Áp suất khí quyển ------ 80 đến 120 kPa; Đặc điểm

• Độ phân giải cao, với độ phân giải 0,01% cho dải 0-10% Vol và 0,1% cho dải 10%-100% Vol.

• Phạm vi đo có thể đạt 0-100% VOL.

• Đầu ra dữ liệu bù tuyến tính và nhiệt độ.

• Chế độ đầu ra tín hiệu kỹ thuật số và tương tự.

• Phạm vi nhiệt độ làm việc từ -40℃ đến 70℃.

• Ổn định lâu dài, dễ hiệu chuẩn.

• Không có hiện tượng "nhiễm độc" của các cảm biến xúc tác.

• Không phụ thuộc vào oxy.

• Chống cháy nổ an toàn nội tại.

Thông số điện

Điện áp đầu vào: 3.0 - 5.5 VDC

Dòng điện làm việc

Trung bình< 70 mA @ 3 VDC

Đỉnh< 140 mA @ 3 VDC

Thời gian làm nóng trước

3 phút*

* Nên làm nóng trước trong hơn 60 phút trước khi bắt đầu hiệu chuẩn.

Đầu ra điện áp tương tự: 0.4 - 2.0 VDC (đầu ra nồng độ âm: 0.24 - 0.4 V, đầu ra quá dải: 2.0 V - 2.4 V)

Đầu ra tín hiệu kỹ thuật số: Mức TTL

Thời gian bảo hành

18 tháng*

* Các trường hợp sau không được bảo hành: ngưng tụ, nước vào, bụi vào, rơi, va đập, hàn, tháo rời, ăn mòn, sử dụng quá nhiệt độ, gỡ nhãn, v.v.

Môi trường ứng dụng

Nhiệt độ làm việc

-40℃ đến 70℃ (khí metan và hydrocarbon)

0℃ đến 50℃ (CO2)*

* Môi trường ứng dụng nhiệt độ rộng cho CO2 (-40℃ đến 70℃), cần cung cấp hướng dẫn đặc biệt trong khi đặt hàng

Độ ẩm làm việc

0% RH đến 98% RH (không có nước ngưng tụ)*

* Độ chính xác của cảm biến có thể bị ảnh hưởng. Nên thực hiện xử lý trước để loại bỏ bụi và loại bỏ nước

Đánh dấu chống cháy nổ: Ex ia I Ma và Ex ia II C T4 Ga chứng nhận kép

Cấp độ bảo vệ: IP65 (với màng thở chống thấm nước, *màng thở chống thấm nước có thể ảnh hưởng đến T90), màng thở chống thấm nước có thể được chọn trong khi đặt hàng

Thông số kỹ thuật:
