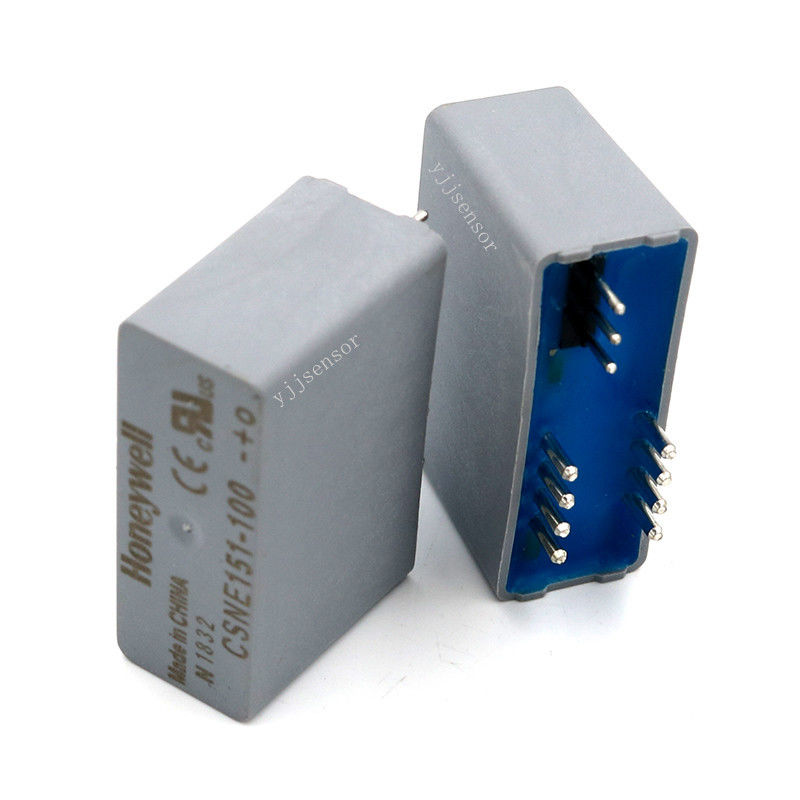

CSNE151-100 Bộ cảm biến dòng điện vòng kín cho robot điện tử ô tô

                           Cảm biến dòng điện vòng kín CSNE151-100 cho Điện tử ô tô và Robot

Nguyên lý hoạt động:

Dựa trên nguyên lý bù từ, nó thuộc loại cảm biến dòng điện vòng kín kiểu hiệu ứng Hall hoặc từ trở. Sử dụng phương pháp zero-flux (hệ thống phản hồi), nó liên tục kiểm soát từ thông trong lõi cảm biến về 0. Dòng điện cần thiết để cân bằng từ thông bằng 0 tỷ lệ với dòng điện sơ cấp chạy qua dây dẫn. Dòng điện vòng kín này, là đầu ra của thiết bị, phản ánh dòng điện sơ cấp được thu nhỏ theo tỷ lệ vòng dây của cuộn sơ cấp và thứ cấp, có thể được chuyển đổi thành điện áp thông qua một điện trở.

Thông số điện:

• Dòng điện định mức: 25A.t rms.
• Phạm vi đo: 0~±50A.t rms, 0~±90A.t rms.
• Điện trở đo: Ở nguồn ±15V, 54360Ω cho tối đa ±25A, 54150Ω cho tối đa ±50A, 5454Ω cho tối đa ±90A.
• Dòng điện đầu ra tương tự: 25mA.
• Tỷ lệ vòng dây: 1-2-3-4:1000.
• Độ chính xác: +25°C @25A: 优于 ±0.25% In (tốt hơn ±0.25% dòng điện định mức).
• Điện áp cung cấp: ±12 đến 15V (±5%).

Độ chính xác - Thông số động:

• Dòng điện bù zero: @+25°C: 优于 ±0.15mA (tốt hơn ±0.15mA).
• Độ trôi nhiệt độ dòng điện bù: 0~70°C: 优于 ±0.6mA (tốt hơn ±0.6mA).
• Độ tuyến tính: 优于 ±0.2% (tốt hơn ±0.2%).
• Thời gian đáp ứng: @50%: 优于 200ns (tốt hơn 200ns).
• Băng thông: DC đến 200kHz.
• Khả năng theo dõi di/dt chính xác: 〉50A/μs.

Thông số khác:

• Cách điện: 50Hz/1 phút, 5kV.
• Phạm vi nhiệt độ hoạt động: -40°C…+85°C.
• Phạm vi nhiệt độ bảo quản: -40°C…+90°C.
• Tiêu thụ dòng điện: 12 + dòng điện đầu ra mA.
• Điện trở trong thứ cấp: (+70°C) 66Ω.
• Điện trở trong sơ cấp:<1.25/vòng mΩ.
• Khối lượng: 14g.
• Vật liệu vỏ cảm biến: PBT với 30% sợi thủy tinh (cấp UL94-V0).

Tính năng sản phẩm:

• Độ chính xác đo cao dựa trên nguyên lý bù từ.
• Có khả năng đo dòng điện DC, AC hoặc dòng điện xung, với khả năng ứng dụng rộng rãi.
• Cách ly điện giữa mạch sơ cấp/thứ cấp, đảm bảo an toàn và chống nhiễu.
• Dòng điện bù zero nhỏ và độ trôi nhiệt độ thấp, duy trì hiệu suất ổn định trong các môi trường nhiệt độ khác nhau.
• Thời gian đáp ứng ngắn, cho phép theo dõi nhanh chóng và chính xác các thay đổi dòng điện để đáp ứng các yêu cầu đo lường đối với dòng điện thay đổi nhanh chóng.

Lĩnh vực ứng dụng:

• Lĩnh vực công nghiệp: Giám sát và điều khiển dòng điện cho các thiết bị như động cơ, bộ biến tần và máy hàn để đảm bảo hoạt động bình thường và an toàn.
• Điện tử ô tô: Được sử dụng trong hệ thống quản lý pin cho xe điện, hệ thống điều khiển động cơ ô tô, v.v., để theo dõi dòng điện để quản lý năng lượng và chẩn đoán lỗi.
• Truyền thông & Mạng: Giám sát dòng điện trong hệ thống điện để đảm bảo cung cấp điện ổn định và sử dụng năng lượng hiệu quả cho các thiết bị truyền thông.
• Robot: Ứng dụng trong hệ thống truyền động robot để đo chính xác dòng điện động cơ để điều khiển chính xác chuyển động của robot.
