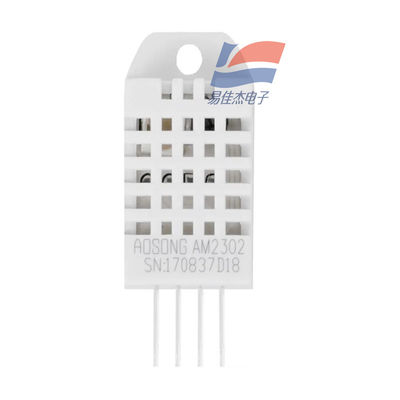

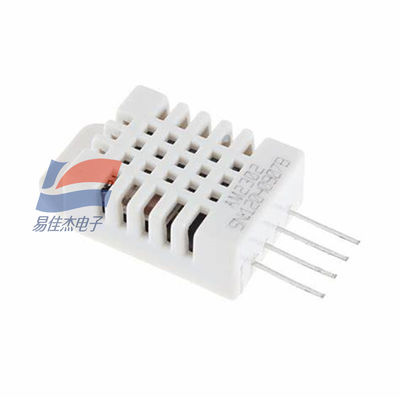

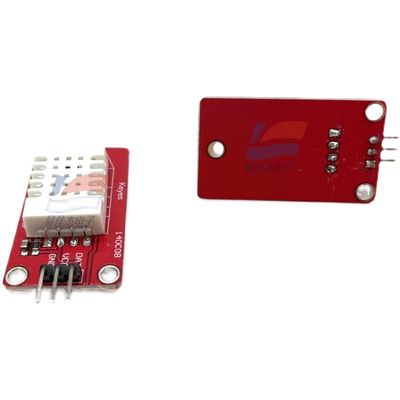

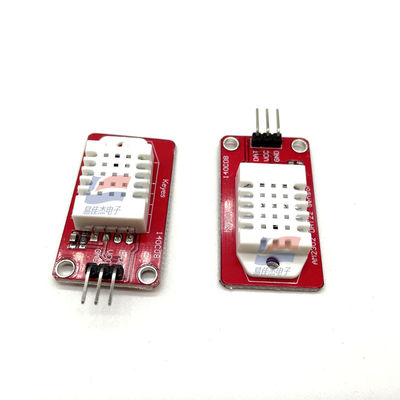

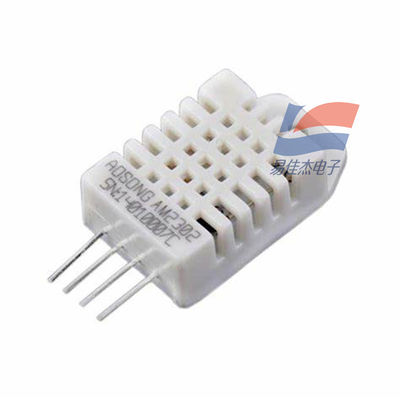

AM2302 Máy cảm biến nhiệt độ và độ ẩm tổng hợp cho kiểm soát môi trường gia đình cho vật nuôi / chăn nuôi

AM2302 Máy cảm biến nhiệt độ và độ ẩm tổng hợp

1. Tổng quan:

AM2302 là một cảm biến nhiệt độ và độ ẩm kết hợp với đầu ra tín hiệu kỹ thuật số được hiệu chỉnh.Nó áp dụng công nghệ thu thập mô-đun kỹ thuật số chuyên biệt và công nghệ cảm biến nhiệt độ và độ ẩm, đảm bảo độ tin cậy cực kỳ cao và ổn định lâu dài tuyệt vời.

2Nguyên tắc làm việc:

Cảm biến bao gồm một phần tử cảm biến độ ẩm dung lượng, một phần tử cảm biến nhiệt độ chính xác cao và một bộ vi điều khiển 8 bit hiệu suất cao.Các hệ số hiệu chuẩn được lưu trữ trong bộ vi điều khiển dưới dạng một chương trình, được gọi trong quá trình xử lý các tín hiệu được phát hiện bên trong cảm biến.

3. Điện áp cung cấp:

3.3 - 6V

4- Truyền tín hiệu:

• Sử dụng một giao diện hàng loạt một dây với truyền dữ liệu 40 bit (MSB đầu tiên).
• Thời gian liên lạc: Khoảng 5ms mỗi chu kỳ.
• Định dạng dữ liệu: dữ liệu độ ẩm 16 bit + dữ liệu nhiệt độ 16 bit + tổng kiểm tra 8 bit.

5Phạm vi đo và độ chính xác:

• Độ ẩm:
  • Phạm vi: 0 - 100% RH
  • Độ chính xác: 2 - 5% RH
• Nhiệt độ:
  • Phạm vi: -40 - 80 °C
  • Độ chính xác: ± 0,5°C

6. Năng lượng tiêu thụ:

2.5mA tối đa (trong quá trình chuyển đổi, tức là khi yêu cầu dữ liệu)

7- Kích thước:

• Cơ thể chính: 27mm x 59mm x 13.5mm
• Chiều dài cáp: 23cm

8Thời gian phản ứng:

• Dữ liệu nhiệt độ và độ ẩm được đọc bởi máy chủ từ AM2302 luôn là giá trị đo trước đó.
• Khi khoảng thời gian giữa hai phép đo là dài, đọc hai lần liên tiếp và lấy giá trị thứ hai như dữ liệu thời gian thực.
• Khoảng thời gian tối thiểu giữa hai lần đọc: 2 giây.

9. Mô tả giao diện:

• Thông thường bao gồm 3 - 5V pin điện, pin dữ liệu và pin mặt đất.
• Mặc dù nó sử dụng một dây duy nhất để truyền dữ liệu, nhưng nó không tương thích với bus dây Dallas 1.
• Đối với nhiều cảm biến, mỗi cảm biến phải có chân dữ liệu độc lập của nó.
• Cảm biến bên trong có một điện trở kéo 5.1kΩ kết nối VCC và chân dữ liệu, vì vậy điện trở kéo bên ngoài thường không cần thiết.
