YJJ SS543GT SS543AT Single-pole Hall Sensor Ics được sử dụng trong các động cơ DC không chải

Mô tả sản phẩm:

IC Cảm biến Hall đơn cực SS543GT và SS543AT được sử dụng trong động cơ DC không chổi than

Đặc điểm:

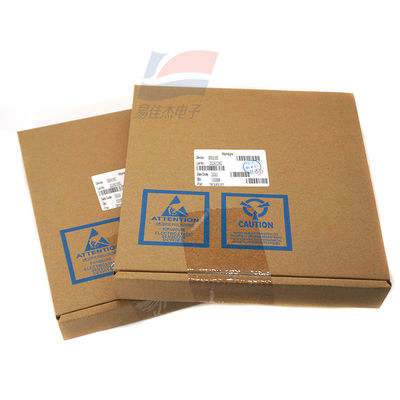

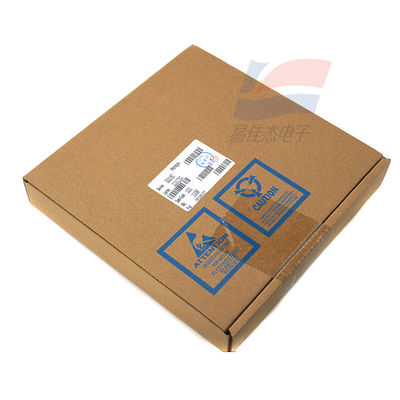

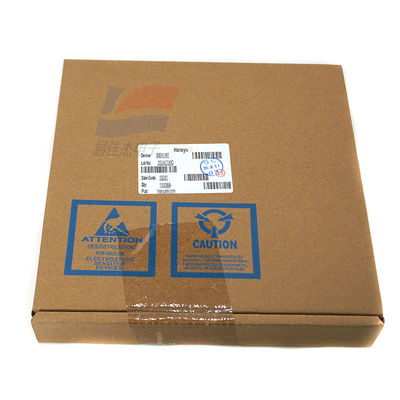

IC cảm biến vị trí hiệu ứng Hall kỹ thuật số SS543GT SS543AT, đơn cực, Gauss trung bình, SOT-89B, băng cuộn túi, 1000 chiếc mỗi cuộn.

IC cảm biến vị trí hiệu ứng Hall kỹ thuật số SS543AT là một thiết bị hiệu ứng Hall kỹ thuật số nhỏ, đa chức năng, hoạt động bằng từ trường của nam châm vĩnh cửu hoặc điện từ, được thiết kế để phản ứng với Cực Bắc và Cực Nam xen kẽ hoặc chỉ với Cực Nam. Chúng có đặc tính từ tính lưỡng cực, khóa hoặc đơn cực. Bộ điều chỉnh điện áp trên bo mạch có thể hoạt động ổn định trong dải điện áp nguồn từ 3,8Vdc đến 30Vdc. Các cảm biến này có thể cung cấp liên tục dòng hấp thụ 20 mA và có thể tái chế lên đến tối đa 50 mA. Chức năng 3,8V cho phép sử dụng trong nhiều ứng dụng điện áp thấp tiềm năng. Đầu ra hấp thụ loại mở bộ thu kỹ thuật số có thể dễ dàng kết nối với nhiều mạch điện tử khác nhau. Tất cả danh sách thư mục có thể hoạt động ở nhiệt độ lên đến 150°C [302°F]. Vì sự linh hoạt trong thiết kế

Dòng SS400: Loại TO-92 phẳng:

SS4XX: Dây dẫn thẳng tiêu chuẩn, số lượng lớn

SS4XX-L: Dây dẫn dài thẳng, số lượng lớn

SS4XX-T2: Dây dẫn định hình, băng đóng gói dạng băng cassette

SS4XX-T3: Dây dẫn thẳng tiêu chuẩn, băng đóng gói dạng băng cassette

SS4XX-S: Gắn bề mặt, số lượng lớn

SS4XX-SP: Gắn bề mặt, băng và cuộn túi

Dòng SS500: SOT-89B, băng và cuộn túi

Thông số kỹ thuật

Tên dòng: SS500

Loại dẫn động từ đơn cực

Điện áp đầu ra tối đa là 0,4 Vdc

Dòng điện đầu ra là 20 miliampe

Đầu ra loại hấp thụ

Nhiệt độ lưu trữ: -50°C đến 150°C [-58°F đến 302°F]

Điểm ngắt 75 phút (25°C)

Loại đóng gói SOT-89B, băng và cuộn túi, 1000 chiếc mỗi cuộn

Thời gian chuyển mạch giảm (từ 90% xuống 10%) lên đến 1,5μs

Danh mục sản phẩm: IC Cảm biến vị trí kỹ thuật số hiệu ứng Hall

Dải điện áp nguồn từ 3,8Vdc đến 30Vdc

Dòng điện nguồn tối đa là 10,0 mA

Dòng điện rò rỉ tối đa là 10μA

Nhiệt độ hoạt động: -40°C đến 150°C [-40°F đến 302°F]

Điểm hoạt động tối đa là 180 G (ở 25°C)

Chênh lệch 25 phút (25°C)

Thời gian chuyển mạch tăng (từ 10% lên 90%) lên đến 1,5μs

Có sẵn trên toàn thế giới

Chức năng sản phẩm

Thiết kế IC Hall bốn cực có thể giảm thiểu ứng suất cơ học ở mức tối đa

Các thành phần từ tính được bù nhiệt có thể cung cấp hoạt động ổn định trong dải nhiệt độ rộng từ -40°C đến 150°C [-40°F đến 302°F]

Dải điện áp nguồn bao gồm rộng, từ 3,8Vdc đến 30Vdc, với tính linh hoạt trong ứng dụng

Đầu ra kỹ thuật số, loại mở bộ thu, thuận tiện cho việc kết nối với các mạch điện tử thông thường khác nhau

Phiên bản có độ nhạy cao có thể được sử dụng trong các ứng dụng tiềm năng yêu cầu độ chính xác cao hoặc khoảng cách rộng

Từ tính lưỡng cực, khóa hoặc đơn cực

Ứng dụng

Công nghiệp

Cảm biến tốc độ và tốc độ quay

Máy đo tốc độ, xe bán tải đếm

Cảm biến lưu lượng

Chuyển mạch động cơ DC không chổi than

Điều khiển động cơ và quạt

Điều khiển robot

Giao thông vận tải:

Cảm biến tốc độ và RPM (vòng quay mỗi phút)

Máy đo tốc độ, xe bán tải đếm

Điều khiển động cơ và quạt

Cửa sổ điện

Vị trí đỉnh của mui xe mui trần

Chăm sóc y tế

Lắp ráp động cơ

- điều khiển phân phối

Thông số kỹ thuật:
