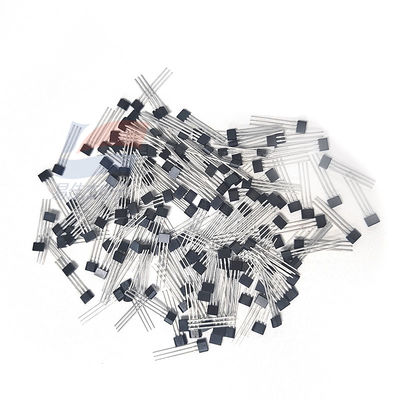

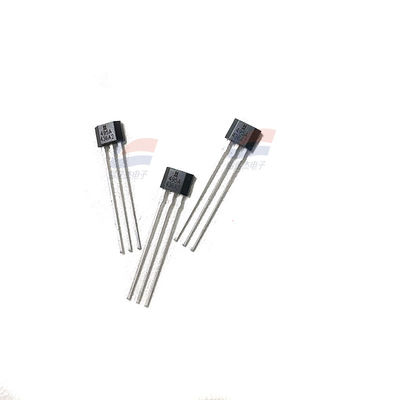

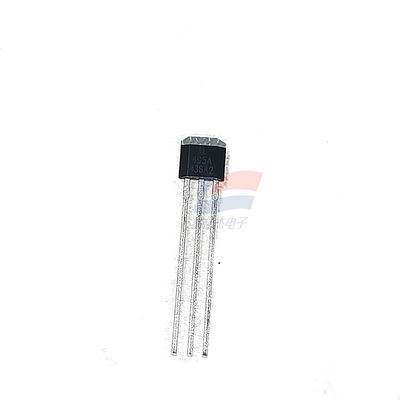

YJJ SS496B Linear Hall Sensor được sử dụng cho xe đạp điện

Mô tả sản phẩm:

SS496B Bộ cảm biến Hall tuyến tính được sử dụng cho xe đạp điện

Đặc điểm:

Bộ cảm biến hiệu ứng Hall tuyến tính tỷ lệ nhỏ giảm chi phí dòng SS496B

Cảm biến MRL (Miniature Proportional Linear) dòng SS496B là một thiết bị hiệu ứng Hall tuyến tính đa chức năng có thể được vận hành bởi từ trường của nam châm vĩnh viễn hoặc nam châm điện tử.Điện áp đầu ra tỷ lệ được thiết lập bởi điện áp cung cấp điệnNó thay đổi theo tỷ lệ theo cường độ từ trường.Kháng thép mỏng được điều chỉnh bằng laser trên chip cung cấp độ chính xác cao (không đến 3%Các hệ số nhiệt độ dương tính của độ nhạy (thường là + 0.02% / C) bù đắp cho hệ số nhiệt độ âm của nam châm chi phí thấp.

Các cảm biến dòng SS496B cung cấp cảm biến MRL hiệu quả về chi phí và có thông số kỹ thuật cao hơn một chút so với các sản phẩm SS490.5 mA và hoạt động với dòng điện cấp 7 mA tại 5.0 V ở 25 ° C để đạt được hiệu suất dự đoán trên toàn bộ phạm vi nhiệt độ.

Tên loạt: SS490

Chế độ ổ nam châm là tuyến tính

Điện áp đầu ra: 0,2V đến VS-thường 0.2V, 0,4V đến Vs-0,4V (giá trị tối thiểu)

Sự hấp thụ dòng điện đầu ra tối thiểu là 0,6 mA, thường là 1,5 mA khi Vs> 4,5 V

Dòng chảy rò rỉ tối đa là 10 μA

Nhiệt độ hoạt động: -40°C đến 150°C [-40°F đến 302°F]

Loại bao bì: loại TO-92 phẳng phẳng tiêu chuẩn chì, bán lẻ, 1000 miếng mỗi túi

Thời gian chuyển đổi tăng (từ 10% đến 90%) lên đến 1,5 μs

Độ nhạy tối thiểu là 2.300, điển hình là 2.500, và tối đa là 2.700 milivolt mỗi gram

Nhóm sản phẩm: Hall Effect Linear Sensor IC

Điện áp nguồn điện dao động từ 4,5V đến 10,5V

Điện cung cấp điện là 7,0 mA (giá trị điển hình) ở 5 Vdc

Nguồn điện đầu ra tối thiểu là 1 mA, thường là 1,5 mA khi Vs> 4,5 V

Loại sản xuất: chìm hoặc mua

Nhiệt độ lưu trữ: -40°C đến 165°C [-40°F đến 329°F]

Thời gian phản ứng là 3 microsecond

Thời gian chuyển đổi giảm (từ 90% đến 10%) lên đến 1,5 μs

Có sẵn trên toàn thế giới

Tính năng sản phẩm

Điểm đầu ra tuyến tính và thiết kế mạch linh hoạt

Thiết kế IC bốn-Hall giảm thiểu ảnh hưởng của căng thẳng cơ học

Trả lời cho Gauss dương hoặc âm

Nó sử dụng hiệu quả năng lượng 7 mA ở 5 Vdc

Chịu dòng điện đơn hoặc dòng điện đầu ra

Hoạt động đường ray-đường sắt có thể cung cấp nhiều tín hiệu có sẵn hơn, do đó đạt được độ chính xác cao hơn

Tính từ tính bù đắp nhiệt độ giúp đảm bảo hoạt động ổn định trong phạm vi nhiệt độ rộng từ -40°C đến 150°C

Phòng ứng dụng

Ngành công nghiệp

Ứng dụng truyền điện cơ bản, được sử dụng để giám sát và phát hiện tải trọng động cơ

Các cảm biến trường từ chống giả mạo trong các đồng hồ tiện ích từ xa thông minh

Điều khiển bơm trong thiết bị nặng và thiết bị gia dụng

Động lực dịch chuyển tuyến tính hoặc góc đơn giản

Kích thước vị trí tay lái / tay đẩy trong xe đạp và xe tay ga điện

Tạo điện trong các thiết bị điện

Máy kích hoạt điều chỉnh tốc độ trong công cụ và thiết bị

Đọc mã từ trong két, hệ thống an ninh và hệ thống kiểm soát truy cập tòa nhà

Y tế: cảm biến vị trí trong máy bơm truyền

Thông số kỹ thuật:
