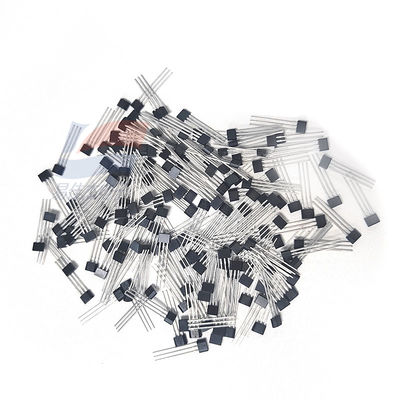

YJJ SS496B Linear Hall Sensor được sử dụng cho xe đạp điện

Mô tả sản phẩm:

Cảm biến từ tính hiệu ứng Hall tuyến tính YJJ SS496B TO92 để phát hiện vị trí công nghiệp

Đặc trưng:

Cảm biến hiệu ứng Hall tuyến tính tỷ lệ thu nhỏ dòng SS496B; Gắn bề mặt

Cảm biến MRL (Tuyến tính tỷ lệ thu nhỏ) dòng SS496B là thiết bị hiệu ứng Hall tuyến tính đa chức năng có thể hoạt động bằng từ trường của nam châm vĩnh cửu hoặc nam châm điện. Điện áp đầu ra tỷ lệ được thiết lập bởi điện áp nguồn. Nó thay đổi tỷ lệ thuận với cường độ từ trường. Mạch tích hợp mang lại độ ổn định và độ nhạy nhiệt độ cao hơn. Điện trở màng mỏng được tinh chỉnh bằng laser trên chip mang lại độ chính xác cao (0 đến 3%, với độ nhạy lên tới 3%) và bù nhiệt độ. Hệ số nhiệt độ dương của độ nhạy (thường là + 0,02% / C) bù cho hệ số nhiệt độ âm của nam châm giá rẻ.

Cảm biến dòng SS496B cung cấp cảm biến MRL tiết kiệm chi phí và có thông số kỹ thuật cao hơn một chút so với các sản phẩm SS490. SS490B có đầu vào hoặc đầu ra kéo điển hình liên tục là 1,5 mA và hoạt động ở dòng điện 7 mA ở 5,0 V ở 25 ° C để đạt được hiệu suất có thể dự đoán được trên toàn bộ phạm vi nhiệt độ. Cảm biến dòng SS490B có dung sai vị trí và độ nhạy bằng 0, thay đổi theo nhiệt độ.

Tên sê-ri: SS490

Chế độ truyền động từ là tuyến tính

Điện áp đầu ra: 0,2V đến VS-điển hình 0,2V, 0,4V đến Vs-0,4V (giá trị tối thiểu)

Độ hấp thụ dòng điện đầu ra tối thiểu là 0,6 mA, thường là 1,5 mA khi Vs> 4,5 V

Dòng rò tối đa là 10 µA

Nhiệt độ hoạt động: -40°C đến 150°C [-40°F đến 302°F]

Kiểu đóng gói: Chì phẳng tiêu chuẩn loại TO-92, số lượng lớn, 1000 miếng mỗi túi

Thời gian chuyển đổi tăng (từ 10% đến 90%) lên tới 1,5 µs

Độ nhạy tối thiểu là 2.300, điển hình là 2.500 và tối đa là 2.700 milivolt mỗi gram

Danh mục sản phẩm: IC cảm biến tuyến tính hiệu ứng Hall

Điện áp nguồn dao động từ 4,5V đến 10,5V

Dòng điện nguồn là 7,0 mA (giá trị điển hình) ở 5 Vdc

Nguồn dòng ra tối thiểu là 1 mA, thường là 1,5 mA khi Vs > 4,5 V

Loại đầu ra: chìm hoặc mua

Nhiệt độ bảo quản: -40°C đến 165°C [-40°F đến 329°F]

Thời gian phản hồi là 3 micro giây

Thời gian chuyển đổi giảm (từ 90% đến 10%) lên tới 1,5 µs

Sẵn có trên toàn thế giới

Tính năng sản phẩm

Đầu ra tuyến tính và thiết kế mạch linh hoạt

Thiết kế IC bốn Hall giảm thiểu ảnh hưởng của ứng suất cơ học

Đáp ứng với Gauss tích cực hoặc tiêu cực

Nó sử dụng hiệu suất năng lượng 7 mA ở 5 Vdc

Hấp thụ dòng điện đơn hoặc đầu ra hiện tại

Vận hành đường ray với đường ray có thể cung cấp nhiều tín hiệu khả dụng hơn, nhờ đó đạt được độ chính xác cao hơn

Từ tính bù nhiệt độ giúp hoạt động ổn định trong phạm vi nhiệt độ rộng từ -40°C đến 150°C [-40°F đến 302°F]

Trường ứng dụng

Ngành công nghiệp

Cảm ứng dòng điện cơ bản, được sử dụng để theo dõi và phát hiện tải động cơ

Cảm biến từ trường chống giả mạo trong máy đo tiện ích từ xa thông minh

Điều khiển bơm trong thiết bị nặng và thiết bị gia dụng

Cảm ứng chuyển vị tuyến tính hoặc góc đơn giản

Cảm biến vị trí tay lái/bướm ga trong xe đạp điện và xe scooter

Cảm ứng hiện tại trong các thiết bị điện

Bộ kích hoạt điều chỉnh tốc độ trong dụng cụ và thiết bị

Đọc mã từ trong két, hệ thống an ninh và hệ thống kiểm soát truy cập tòa nhà

Y tế: Cảm biến vị trí trong máy bơm truyền dịch

Thông số kỹ thuật:
