YJJ SS551AT SS351AT SS451A Full-Range Hall Effect Digital Position Sensor Ics Loại bao bì SOT-89B

Mô tả sản phẩm:

SS551AT SS351AT SS451A IC cảm biến vị trí kỹ thuật số hiệu ứng Hall toàn dải

Đặc trưng:

IC cảm biến vị trí kỹ thuật số SS551AT Hall Effect, phân cực đầy đủ, độ nhạy thấp, SOT-89B, 1000 đơn vị/băng bỏ túi và cuộn.

Dòng ics cảm biến hiệu ứng Hall lưỡng cực giá rẻ dòng SS551AT sử dụng bao bì gắn trên bề mặt và có mạch tích hợp cân bằng nhiệt trong toàn bộ phạm vi nhiệt độ. Phản ứng từ lưỡng cực xen kẽ giữa Bắc Cực và Nam Cực.

Bộ ổn áp tích hợp có thể cung cấp hoạt động rất ổn định trong phạm vi điện áp nguồn từ 4,5Vdc đến 24Vdc. Mạch bên trong có thể ngăn ngừa hư hỏng cảm biến và tránh sự đảo ngược đột ngột của cực điện áp nguồn điện. Dòng cảm biến hiệu ứng Hall lưỡng cực giá rẻ dòng SS50AT là thiết bị hiệu ứng Hall kỹ thuật số nhỏ, đa chức năng, được vận hành bằng từ trường của nam châm vĩnh cửu hoặc nam châm điện. Điện áp đầu ra của cống mở bộ thu có thể dễ dàng kết nối với các mạch điện tử khác nhau.

Lưu ý: Mạch tích hợp mang lại độ ổn định và độ chính xác nhiệt độ tuyệt vời trong các thiết kế chắc chắn. Phạm vi nhiệt độ hoạt động của các cảm biến Hall kỹ thuật số này là -40°C đến 125°C [-40°F đến 257°F], khiến chúng phù hợp với môi trường thương mại, tiêu dùng và công nghiệp.

Thông số kỹ thuật

Tên dòng: SS351AT, SS451A, SS551AT

Loại truyền động từ toàn cực

Điện áp đầu ra tối đa là 0,4 Vdc

Dòng điện đầu ra là 20 milliamperes

Loại đầu ra chìm

Nhiệt độ bảo quản: -40°C đến 150°C [-40°F đến 302°F]

Điểm phát hành -40 G typ. (-40°C đến 150°C)

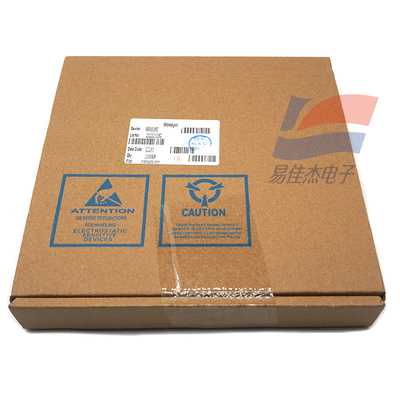

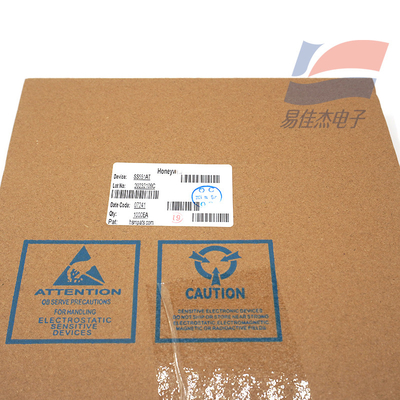

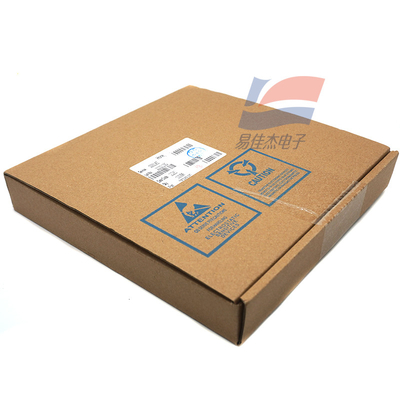

Loại bao bì SOT-89B, băng dính bỏ túi và cuộn, 1000 miếng mỗi cuộn

Thời gian chuyển đổi giảm (từ 90% đến 10%) lên tới 1,5μs

Danh mục sản phẩm: IC cảm biến vị trí kỹ thuật số hiệu ứng Hall

Điện áp nguồn: 3 Vdc đến 24 Vdc (-40°C đến 150°C)

Giá trị điển hình của dòng điện nguồn là 3,5 mA. (25°C, 3Vdc)

Dòng rò tối đa là 10μA

Nhiệt độ hoạt động: -40°C đến 150°C [-40°F đến 302°F]

Điểm hoạt động: 85 G typ. (-40°C đến 150°C)

Phân biệt loại 35 G. (-40°C đến 150°C)

Thời gian chuyển đổi tăng (từ 10% lên 90%) lên tới 1,5μs

Sẵn có trên toàn thế giới

Chức năng sản phẩm

Cấu trúc vi mô: Bao bì nhựa SOT-89B, cuộn và cuộn để lắp ráp tự động

Khi hiệu suất năng lượng chỉ 4,5Vdc thì mức tiêu thụ điện tối đa chỉ là 5mA

Đầu ra hấp thụ hiện tại kỹ thuật số

Các phần tử từ lưỡng cực cho các ứng dụng nam châm vòng

Công suất dòng điện đầu ra cao (20 mA)

Tốc độ cao - Dải tần hoạt động từ 0 kHz đến trên 100 kHz

Phạm vi nhiệt độ rộng là từ -40°C đến 125°C [-40°F đến 257°F]

Tích hợp bảo vệ phân cực ngược

Ứng dụng

Cảm biến tốc độ và RPM

Chuyển mạch của động cơ DC không chổi than

Điều khiển động cơ và quạt

Mã hóa từ tính

Máy đo tốc độ, xe bán tải đếm

Tốc độ đĩa quang, cảm biến xoay băng

Cảm biến dòng chảy
