60 mW tiêu thụ năng lượng cảm biến luồng không khí bù AWM720P1 Ratiometricity chính xác và thiết kế nhỏ gọn

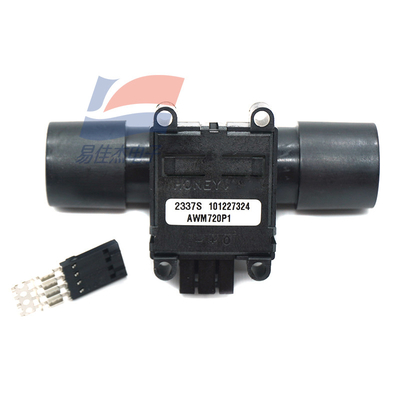

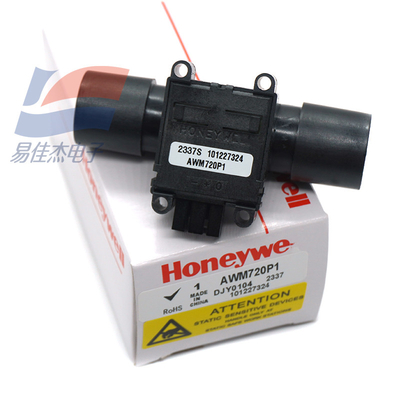

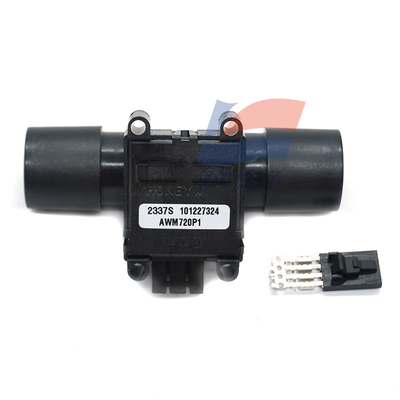

                                                                 Bộ cảm biến luồng không khí bù AWM720P1

Bộ cảm biến luồng không khí AWM700Mô tả
Bộ cảm biến dòng không khí bù đắp / khuếch đại AWM700 cung cấp phép đo dòng chảy trực tuyến với vỏ dòng chảy bỏ qua được thiết kế đặc biệt.Các cảm biến này đo lưu lượng lên đến 300 lít tiêu chuẩn mỗi phút (SLPM) trong khi gây ra một áp suất giảm điển hình của 1 inH2O.

AWM700 có khả năng dòng chảy cao trong một gói nhỏ, cũng như thời gian phản hồi 6 ms. Các cảm biến này yêu cầu nguồn cấp 10 Vdc, nhưng chỉ tiêu thụ 60 mW điện.

Bao bì nhựa nhỏ gọn chịu được áp suất quá mức 1720 mbar. 172 kPa. 25 psi mà không ảnh hưởng đến hiệu suất.

Dòng AWM700 cung cấp sự kết hợp của độ tin cậy đã được chứng minh trong thời gian, độ chính xác cao và các đặc điểm hoạt động chính xác.AWM700 mạch cảm biến thực hiện khuếch đại và bù nhiệt độ.

AWM720P1 và AWM730B5 được phát triển chủ yếu cho thị trường thông gió y tế và đáp ứng các yêu cầu hiệu suất cao của nhiều ứng dụng thiết bị y tế và phân tích.

Bộ cảm biến luồng không khí AWM700Các đặc điểm và lợi ích chính
• ống dòng chảy cho phạm vi lên đến 300 SLPM: Cung cấp giảm áp suất thấp trong ứng dụng của khách hàng
• Tăng độ ổn định cao và quy mô đầy đủ: Không yêu cầu hiệu chuẩn lại trong hầu hết các ứng dụng
• Thiết kế gói nhỏ gọn: chiếm ít không gian hơn trong vỏ của khách hàng, có khả năng giảm chi phí sản xuất; kích thước vỏ cũng có thể được giảm để dễ dàng phù hợp với các ứng dụng không gian hạn chế
• Lưu ý hysteresis và lỗi lặp lại thấp (dưới 0,35% của đọc): Cung cấp độ chính xác hệ thống tốt hơn
• Thời gian dòng chảy phản ứng được tăng lên 6 ms: Khám phá sự kiện dòng chảy đầy đủ
• Tiêu thụ năng lượng thấp: Cho phép sử dụng trong các thiết bị di động và các ứng dụng chạy bằng pin

Bộ cảm biến luồng không khí AWM700Các ứng dụng tiềm năng
Y tế
• Máy tập trung và bảo quản oxy
• Máy thở và máy hô hấp
• Máy làm sương
• Áp lực liên tục dương tính đường hô hấp (CPAP)
• Máy gây mê
Công nghiệp
• Máy điều khiển dòng chảy khối lượng
• Hệ thống viễn thông
• Kiểm soát khí hậu môi trường
• Kiểm soát pin nhiên liệu
• Thiết bị hàn kiểm soát khí quá trình và laser

Bộ cảm biến luồng không khí AWM700Thông số kỹ thuật

Đặc điểm	Parameter
	AWM720P1	AWM730B5
Phạm vi dòng chảy	+200 SLPM	± 300 SLPM
Điện áp kích thích	10 Vdc ±0,01 Vdc	5 Vdc ±0,01 Vdc
Nguồn cung cấp điện	8.0 Vdc min./10.0 Vdc typ./15.0 Vdc max.	9.0 Vdc tối thiểu/16.0 Vdc tối đa.
Tiêu thụ năng lượng	60 mW
Nạp năng lượng: chìm nguồn cung	10 mA kiểu. 20 mA
Khí hiệu chuẩn	không khí
Chuyển điện áp bằng không: 25 °C -25 °C [77 °F -13 °F] 25 °C đến 85 °C [77 °F đến 185 °F] 25 °C đến 5 °C [77 °F đến 41 °F] 25 °C đến 60 °C [77 °F đến 140 °F]	-2.0 Vdc % đọc kiểu. +2.0 Vdc % đọc kiểu. ️ ️	️ ️ ± 2,5% kiểu đọc. ± 2,5% kiểu đọc.
Lỗi tỷ lệ	± 0,30 % đọc kiểu.	️
Khả năng lặp lại và sự loạn thần	± 0,50 % đọc tối đa.	±0,035 Vdc typ.
Thời gian phản ứng	6 ms typ.	10ms kiểu.
Thời gian nóng lên	️	5 s
Giảm áp suất ở quy mô đầy đủ	25 mbar. 250 Pa. 1.0 inH20.	3300 Pa, 1.2 inH20 kiểu.
Áp suất quá cao	1720 mbar 172 kPa 25 psi tối đa.	1034 mbar 103 kPa 15 psi tối đa.
Phạm vi nhiệt độ: hoạt động lưu trữ	-25 °C đến 85 °C [-13 °F đến 185 °F] -40 °C đến 90 °C [-40 °F đến 194 °F]	5 °C đến 60 °C [41 °F đến 140 °F] -40 °C đến 90 °C [-40 °F đến 194 °F]
Nhạy cảm định hướng	️	< 0,005 Vdc thay đổi kiểu tại 5 Vdc kích thích giữa bất kỳ hai hướng
Trọng lượng	34 g [1,20 oz]	23,2 g [0,75 oz]
Bộ kết nối	Snap-in AMP 103956-3 được trang bị cảm biến
