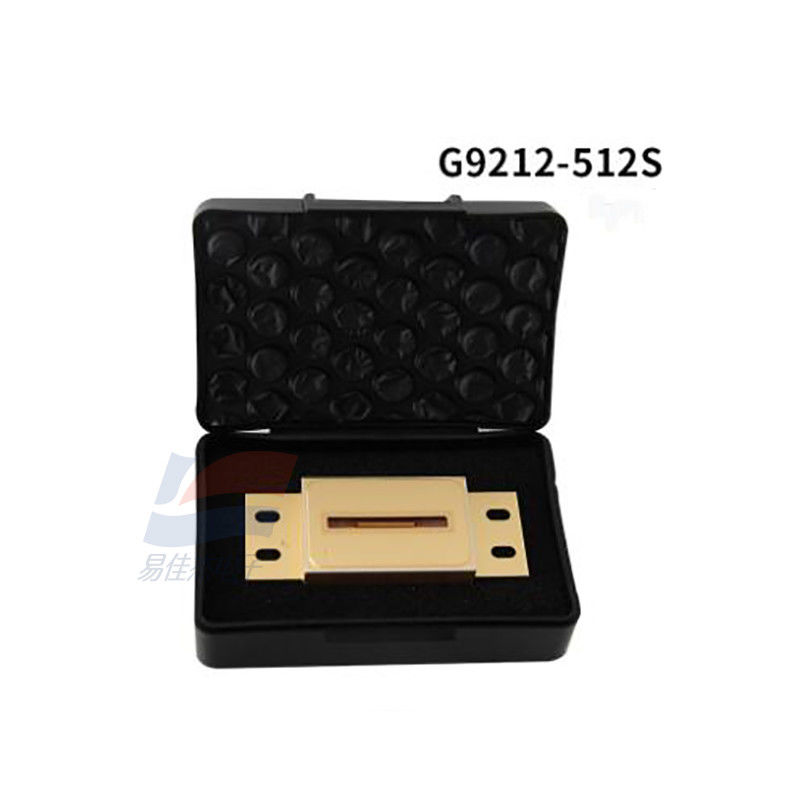

G9212-512S In GaAs cảm biến hình ảnh tuyến tính Cảm biến hình ảnh hồng ngoại gần

G9212-512S In GaAs cảm biến hình ảnh tuyến tính Cảm biến hình ảnh hồng ngoại gần

Các cảm biến hình ảnh tuyến tính InGaAs G9211 đến G9214/G9205 đến G9208 được thiết kế đặc biệt cho đa hồng ngoại gần.
Các cảm biến hình ảnh tuyến tính này bao gồm một mảng photodiode InGaAs, một mảng khuếch đại điện tích,
mạch bù đắp offset, một đăng ký chuyển động và một máy phát điện thời gian được hình thành trên một con chip CMO.
bao gồm các transistor CMOS được kết nối với mỗi pixel của mảng photodiode InGaAs.
Chế độ tích hợp sạc để đạt được độ nhạy cao và hoạt động ổn định trong dải quang phổ hồng ngoại gần.
được niêm phong kín để đảm bảo độ tin cậy cao.
Các mạch xử lý tín hiệu trên chip CMO có thể được chọn từ hai hiệu suất chuyển đổi (CE) bằng điện áp bên ngoài.
Bộ cảm biến hình ảnh hoạt động trong phạm vi động rộng khi CE = 16 nV / e "và cung cấp tăng cường cao khi CE = 320 nV / e ~

Đặc điểm
Phạm vi động lực rộng
Tiếng ồn thấp và dòng điện tối thấp
Hai hiệu suất chuyển đổi có thể chọn
>Đường mạch chống bão hòa
Dòng CDS*1
Vòng bù bù bù trừ
Hoạt động đơn giản (bằng máy tạo thời gian tích hợp) *2
Độ phân giải cao: 25 um pitch (512 ch)
>Thiếu giao tiếp

Ứng dụng
Xét quang phổ đa kênh hồng ngoại gần
Nhiệt độ bức xạ
Kiểm tra không phá hoại
Các sản phẩm liên quan
>InGaAs đầu máy phát hiện đa kênh C8061-01,
C8062-01
>Multichannel detector head controller C7557-01
256 ch: 1 đường video
512 ch: 2 đường video

Bảng dữ liệu
