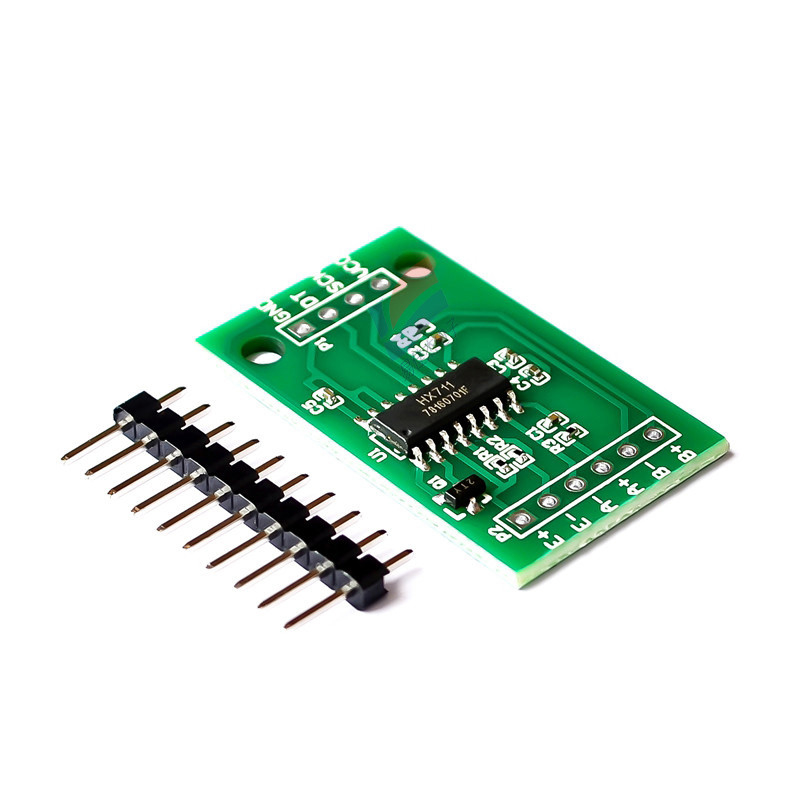

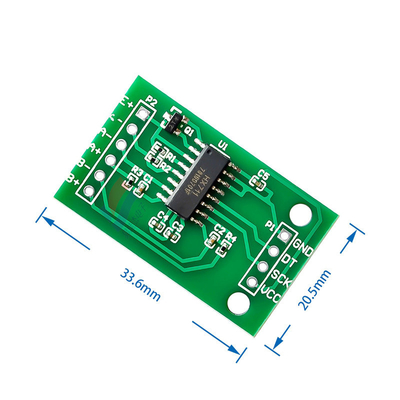

YJJ HX711 ADC Chip ADC 24-bit ADC cho cân điện tử

Mô tả sản phẩm:

HX711 ADC Chip ADC 24-bit ADC cho cân điện tử

Đặc điểm:

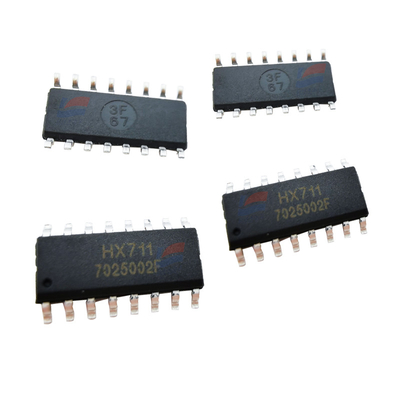

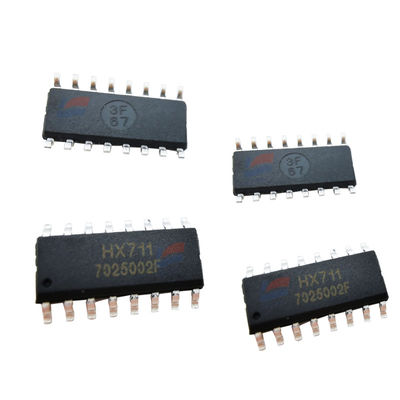

HX711 là một chip ADC bao gồm một bộ khuếch đại trước. Chip được thiết kế đặc biệt cho các ứng dụng quy mô điện tử..Các đầu ra này rất khó để xử lý trực tiếp bởi bộ điều khiển, vì vậy chúng tôi có thể sử dụng HX711 IC,nhận được các tín hiệu điện áp này và cung cấp một giá trị kỹ thuật số tiêu chuẩn có thể được sử dụng bởi các vi điều khiểnChip có một bộ khuếch đại sẵn được thiết kế đặc biệt để xử lý những điện áp thấp này.

HX711 Tính năng và thông số kỹ thuật

Hai kênh đầu vào khác biệt tùy chọn

PGA hoạt động trên chip có tiếng ồn thấp với lợi suất tùy chọn 32, 64 và 128

Bộ điều chỉnh điện năng trên chip cho pin tải và nguồn điện tương tự ADC

Máy dao động trên chip không có các thành phần bên ngoài và tinh thể bên ngoài tùy chọn

Khởi động và thiết lập lại chip

Điều khiển kỹ thuật số đơn giản và giao diện hàng loạt: điều khiển bằng chân không lập trình

Tỷ lệ dữ liệu đầu ra tùy chọn 10SPS hoặc 80SPS

Cả hai 50 và 60Hz nguồn cung cấp năng lượng bị đàn áp

Tiêu thụ điện: hoạt động bình thường < 1,5mA, hỏng điện < 1uA

Phạm vi điện áp nguồn điện hoạt động: 2,6V đến 5,5V

Phạm vi nhiệt độ hoạt động: -40 °C đến + 85 °C

Tôi sử dụng HX711 ở đâu?

Để đo trọng lượng bằng cách sử dụng một tế bào tải, chúng tôi thường cần phải điều chỉnh nguồn cung cấp điện, bộ khuếch đại đầu ra (để giảm tiếng ồn) và bộ chuyển đổi ADC.Tất cả ba chức năng này đòi hỏi ba mạch riêng biệt và các thành phầnDo đó, chúng ta có thể sử dụng HX711 IC với tất cả các chức năng trên mà không cần loại bỏ các mạch phức tạp.
