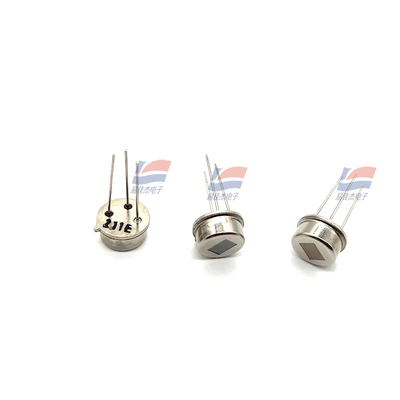

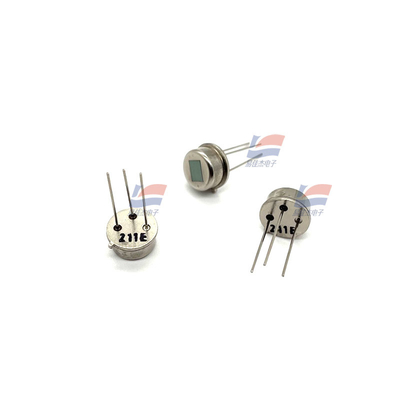

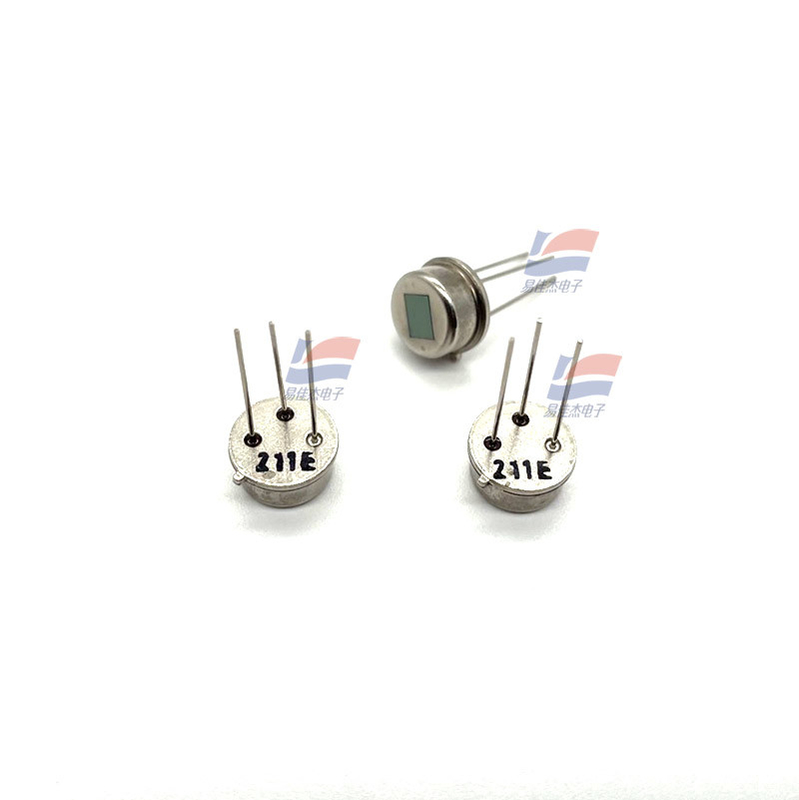

YJJ RE200B Máy cảm biến hồng ngoại nhiệt điện

Mô tả sản phẩm:

RE200B Máy cảm biến hồng ngoại nhiệt điện tử Mô-đun cảm biến hồng ngoại cơ thể con người

Đặc điểm:

RE200B là một loại cảm biến. RE200B áp dụng đặc điểm phân cực vật liệu pyroelectric thay đổi theo nhiệt độ để phát hiện bức xạ hồng ngoại,và áp dụng phương pháp bổ sung yếu tố nhạy cảm kép để ngăn chặn sự can thiệp do thay đổi nhiệt độ, giúp cải thiện sự ổn định hoạt động của cảm biến.

Cảm biến hồng ngoại nhiệt điện kép RE200B khu vực yếu tố nhạy cảm 2.0×1.0mm2

Tín hiệu đầu ra > 2,5V

(420°k cơ thể đen 1Hz tần số điều chế 0,3-3,0Hz băng thông tăng 72,5db)

(mVp-p) (25°C)

Số dư < 20%

Điện áp hoạt động 2,2-15V

Dòng điện hoạt động 8,5-24μA

Sử dụng: 1, các đặc điểm trên được đo dưới điều kiện kháng nguồn R2 = 47KΩ, người dùng có thể điều chỉnh kích thước của R2 theo nhu cầu của riêng họ khi sử dụng cảm biến.

2, chú ý đến vị trí của các yếu tố nhạy cảm và kích thước của trường nhìn để có được thiết kế quang học tốt nhất.

3. Tất cả các phép đo tín hiệu điện áp là hiệu chuẩn từ đỉnh đến đỉnh. EA và EB trong cân bằng B đại diện cho các đỉnh và đỉnh của các tín hiệu đầu ra điện áp của hai yếu tố nhạy cảm tương ứng.

4, khi sử dụng cảm biến, phần uốn cong hoặc hàn của chân cần phải cách đáy chân hơn 4mm.

5, trước khi sử dụng cảm biến, bạn nên tham khảo hướng dẫn sử dụng, đặc biệt là để ngăn ngừa chân sai

Thông số kỹ thuật:
