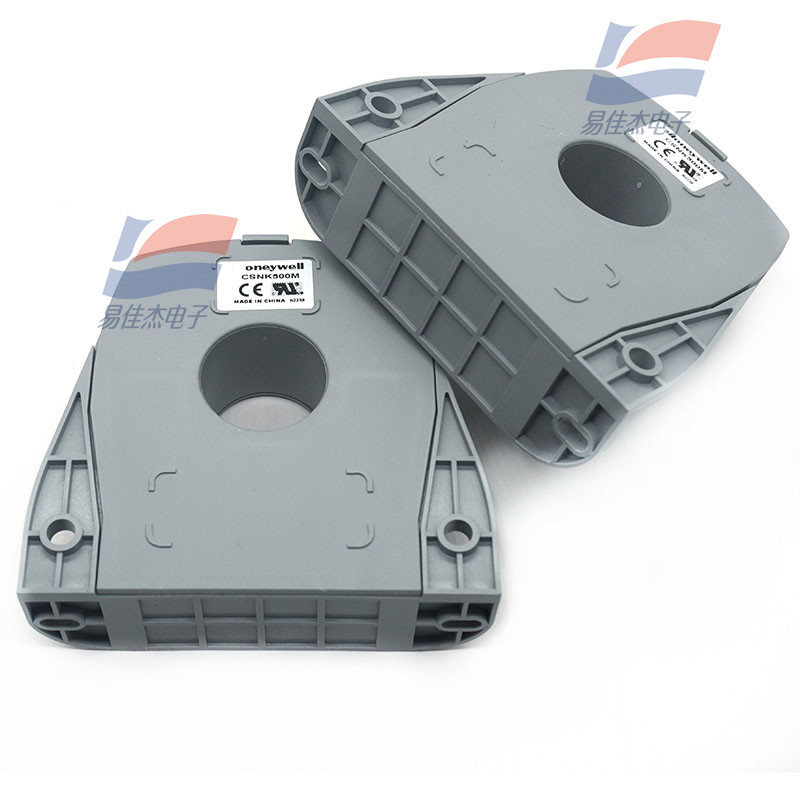

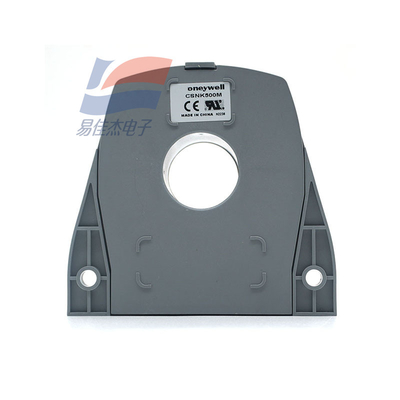

Dụng cụ đo điện tử CSNK500M phát hiện cảm biến dòng điện vòng kín ±1200A

Đặc trưng:

Cảm biến dòng điện vòng kín CSNK500M hoạt động dựa trên nguyên lý bù từ.Cạnh điện giữa mạch sơ cấp và thứ cấp có thể đo dòng điện một chiều, xoay chiều và xung.

1. Thông số điện

Dòng định mức: 500A.t rms (định mức)

Dải đo: 0~±1200A.t (dòng điện liên tục)

: 0~±127**.t(dòng điện cực đại AC)

Đo điện trở (ở 70°C): Rm min Rm max

Với ±15V, tại ±500A.t Tối đa: 0ohm 75ohm

ở ±1000A.t Tối đa: 0ohm 10ohm

Với ±18V, tại ±500A.t Tối đa: 0ohm 100ohm

ở ±127**.t Tối đa: 0ohm 5ohm

Dòng ra analog (tại 500A): 100mA

Tỷ lệ lần lượt: 1/5000

** * (25°C): tốt hơn ±0,50%ln

Điện áp nguồn: ±15~18VDC(±5%)

Cạnh thứ cấp chính: 6KVrms/50KHz/ 1 phút

2. Thông số giới tính động

Dòng bù điểm không (25°C): tốt hơn ±0.20mA

Độ lệch nhiệt độ dòng điện mất cân bằng (0~70°C): tốt hơn ±0.30mA

Độ tuyến tính: tốt hơn ± 0,10%

Thời gian đáp ứng: Tốt hơn 1μs

Độ rộng băng tần: DC~100 KHz

dl/dT sau: Tốt hơn 100A/μs

3. Các chỉ báo kỹ thuật

Phạm vi nhiệt độ hoạt động: -40~85°C

Phạm vi nhiệt độ bảo quản: -40~90°C

Dòng điện tiêu thụ: 20mA cộng với dòng điện đầu ra

Nội trở thứ cấp (+70°C): 50Ω

Vỏ cảm biến: vỏ nhựa có cạnh

Hình thức cài đặt: Đầu nối 4 chân

thông số kỹ thuật:
