Đặc trưng:

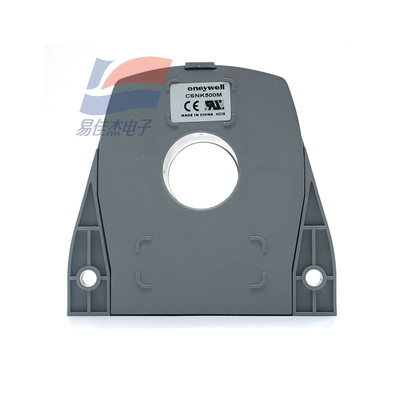

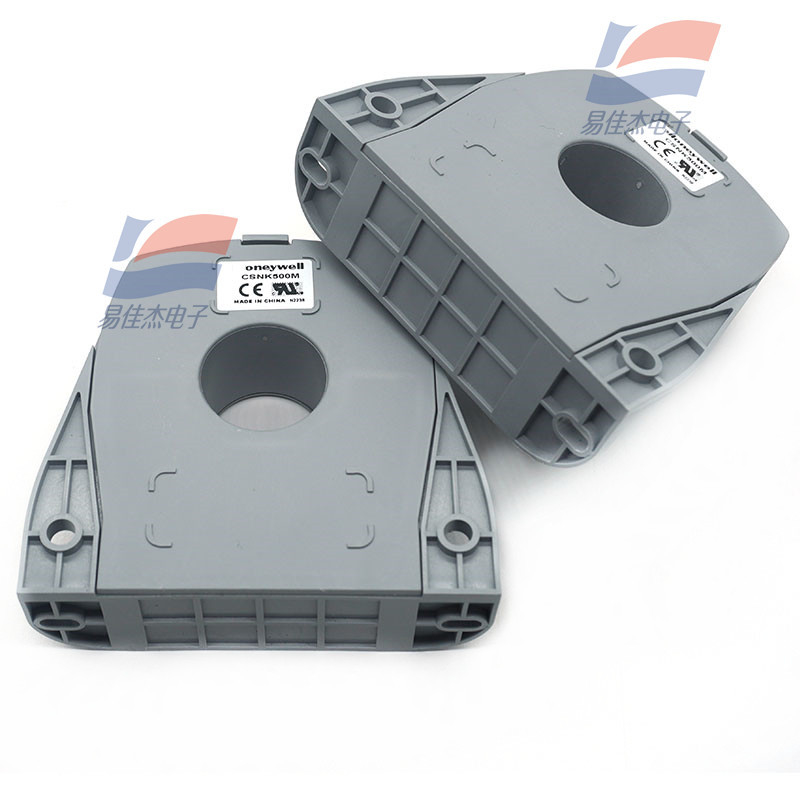

Cảm biến dòng điện vòng kín CSNK500M dựa trên nguyên tắc bù từ. Cạnh điện giữa mạch sơ cấp và thứ cấp có thể đo dòng điện DC, AC và xung.

1. Thông số điện

Dòng điện định mức: 500A.t rms (định mức)

Phạm vi đo: 0~±1200A.t (dòng điện liên tục)

: 0~±127**.t (dòng đỉnh AC)

Điện trở đo (ở 70°C): Rm min Rm max

Với ±15V, ở ±500A.t Tối đa: 0ohm 75ohm

ở ±1000A.t Tối đa: 0ohm 10ohm

Với ±18V, ở ±500A.t Tối đa: 0ohm 100ohm

ở ±127**.t Tối đa: 0ohm 5ohm

Dòng điện đầu ra tương tự (ở 500A): 100mA

Tỷ lệ vòng dây: 1/5000

** * (25°C): tốt hơn ±0,50%ln

Điện áp cung cấp: ±15~18VDC (±5%)

Cạnh sơ cấp thứ cấp: 6KVrms/50KHz/ 1 phút

2. Thông số động học

Dòng điện bù (25°C): tốt hơn ±0,20mA

Độ trôi nhiệt độ dòng điện mất cân bằng (0~70°C): tốt hơn ±0,30mA

Độ tuyến tính: tốt hơn ±0,10%

Thời gian đáp ứng: Tốt hơn 1μs

Băng thông: DC~100 KHz

dl/dT tuân theo: Tốt hơn 100A/μs

3. Chỉ số kỹ thuật

Phạm vi nhiệt độ hoạt động: -40~85°C

Phạm vi nhiệt độ bảo quản: -40~90°C

Dòng tiêu thụ điện năng: 20mA cộng với dòng đầu ra

Điện trở trong thứ cấp (+70°C): 50Ω

Vỏ cảm biến: Vỏ nhựa có cạnh

Dạng lắp đặt: Đầu nối 4 chân

Thông số kỹ thuật:
