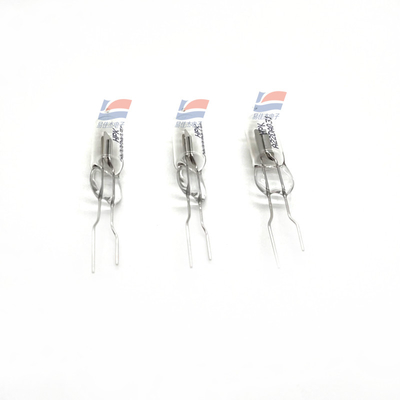

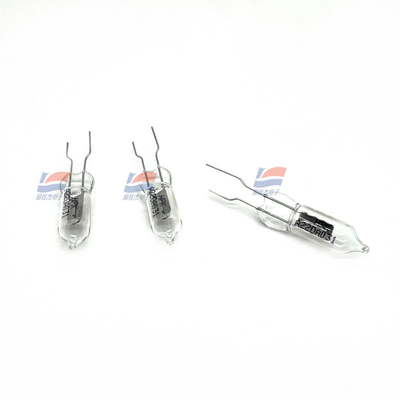

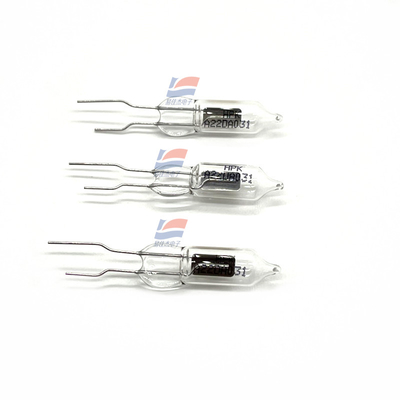

YJJ R2868 Mặt cửa sổ loại tia cực tím ánh sáng đi vào tia cực tím và máy dò ngọn lửa từ bên bóng đèn R9454

YJJ R2868 C10807-01 Bộ dò tia cực tím UVTRON dựa trên hiệu ứng quang điện kim loại và hiệu ứng nhân khí, Bật/Tắt, Cảm biến lửa Phiên bản demo

Đặc trưng:

R2868 là bộ dò tia cực tím UVTRON bật/tắt sử dụng hiệu ứng quang điện kim loại và hiệu ứng nhân khí. Nó có dải nhạy phổ hẹp từ 185 nm đến 260 nm và hoàn toàn không nhạy với ánh sáng nhìn thấy. Không giống như các bộ dò bán dẫn, nó không yêu cầu bộ lọc cắt ánh sáng nhìn thấy, giúp việc sử dụng rất tiện lợi.

Thông số chi tiết

Đặc tính độ nhạy phổ (ngắn) 185 nm

Đặc tính độ nhạy phổ (dài) 260 nm

Vật liệu điện cực Ni

Trọng lượng 1.5 g

[Thông số tối đa] Điện áp nguồn (DC) 400 V

[Thông số tối đa] Dòng xả trung bình 1 mA

[Thông số tối đa] Dòng đỉnh 30 mA

[Thông số tối đa] Dải nhiệt độ hoạt động -40 đến +125 °C

Điện áp khởi động xả (DC) 280 V

Điện áp duy trì xả (DC) 240 V

Giá trị độ nhạy điển hình 5000 min-1

Giá trị nền tối đa 10 min-1

[Thông số hoạt động đề xuất] Điện áp nguồn (DC) 325 ± 25 V

[Thông số hoạt động đề xuất] Dòng xả trung bình 0.3 mA

[Thông số hoạt động đề xuất] Thời gian dập tắt ngắn nhất 2 ms

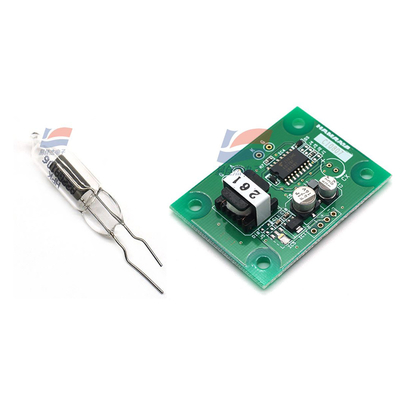

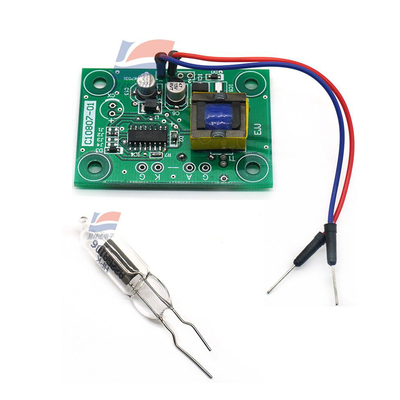

Loạt C10807-01 được phát triển đặc biệt cho mạch điều khiển UVTRON. Bằng cách sử dụng bảng mạch in hai mặt, chúng tôi đã giảm diện tích xuống còn một nửa so với mạch điều khiển truyền thống. Vì nguồn điện áp cao và bộ xử lý tín hiệu được lắp đặt trên cùng một bảng mạch, C10807 chỉ cần kết nối một UVTRON và cung cấp điện áp một chiều thấp để hoạt động như một cảm biến tia cực tím có độ nhạy cao. Mạch xử lý tín hiệu có thể loại bỏ hiện tượng xả nền có thể xảy ra trong cảm biến tia cực tím do ánh sáng kích thích tự nhiên (tia vũ trụ, tia cực tím mặt trời, v.v.), do đó giảm thiểu tối đa các phát hiện sai. Do đó, tín hiệu đầu ra của C10807 không yêu cầu bộ lọc bổ sung và có thể được sử dụng trực tiếp. Khi kết hợp với "UVTRON R9533R2868" có độ nhạy cao (bán riêng) làm bộ dò lửa, nó có thể phát hiện ngọn lửa từ bật lửa (chiều dài ngọn lửa 25 mm) ở khoảng cách lên tới 5 mét. Độ nhạy của nó đủ để phát hiện ngọn lửa như vậy.
