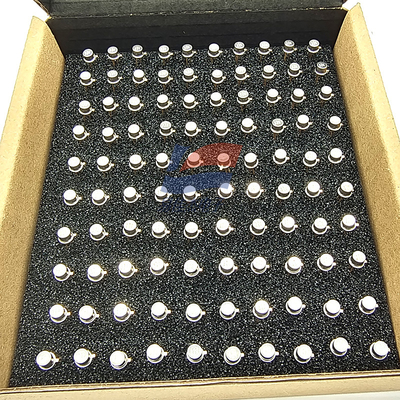

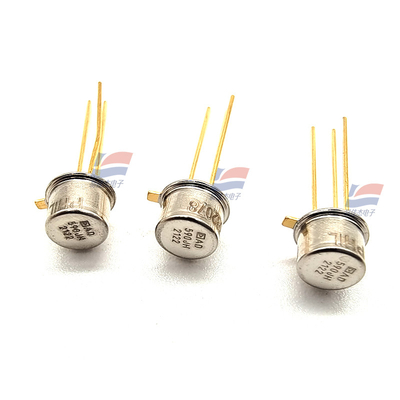

Cảm biến nhiệt độ gắn bảng AD590JH Loại tương tự

Mô tả sản phẩm:

AD590JH Bảng gắn cảm biến nhiệt độ kiểu analog

Đặc điểm:

AD590 là một bộ chuyển nhiệt mạch tích hợp 2 đầu cuối tạo ra dòng đầu ra tỷ lệ thuận với nhiệt độ tuyệt đối.Đối với điện áp cung cấp từ 4V đến 30V, thiết bị hoạt động như một trở kháng cao, bộ điều chỉnh dòng điện liên tục đi qua 1 μA / K. Laser trimming của chip ốp mỏng kháng cự được sử dụng để hiệu chỉnh thiết bị đến 298,2 μA đầu ra ở 298,2 K (25°C).

AD590 nên được sử dụng trong bất kỳ ứng dụng cảm biến nhiệt độ dưới 150°C trong đó các cảm biến nhiệt độ điện thông thường hiện đang được sử dụng.Chi phí thấp vốn có của một mạch tích hợp nguyên khối kết hợp với việc loại bỏ các mạch hỗ trợ làm cho AD590 trở thành một lựa chọn thay thế hấp dẫn cho nhiều tình huống đo nhiệt độCác mạch tuyến tính hóa, bộ khuếch đại điện áp chính xác, mạch đo kháng cự và bù kết nối lạnh không cần thiết trong việc áp dụng AD590.

Ngoài việc đo nhiệt độ, các ứng dụng bao gồm bù đắp nhiệt độ hoặc điều chỉnh các thành phần riêng biệt, thiên vị tỷ lệ với nhiệt độ tuyệt đối, đo lưu lượng,phát hiện mức độ của chất lỏng và đo khíAD590 có sẵn dưới dạng chip, làm cho nó phù hợp với mạch lai và đo nhiệt độ nhanh trong môi trường được bảo vệ.

AD590 đặc biệt hữu ích trong các ứng dụng cảm biến từ xa. Thiết bị không nhạy cảm với sự sụt giảm điện áp trên các đường dây dài do đầu ra dòng điện trở cao của nó.Bất kỳ cặp xoắn cách nhiệt tốt là đủ để hoạt động ở hàng trăm feet từ các mạch nhậnCác đặc điểm đầu ra cũng làm cho AD590 dễ dàng multiplex: dòng có thể được chuyển đổi bởi một CMOS multiplexer hoặc điện áp cung cấp có thể được chuyển đổi bởi một đầu ra cổng logic.

Các điểm nổi bật của sản phẩm

1. AD590 là một bộ cảm biến nhiệt độ được hiệu chỉnh, 2 đầu ra chỉ cần nguồn điện áp DC (4V đến 30V).và mạch tuyến tính hóa là tất cả không cần thiết trong việc áp dụng thiết bị.

2. Đặt cắt laser hiện đại ở cấp độ wafer cùng với thử nghiệm cuối cùng rộng rãi đảm bảo rằng các đơn vị AD590 dễ dàng thay thế.

3. Sự từ chối giao diện cao hơn xảy ra, bởi vì đầu ra là một dòng điện thay vì điện áp. Ngoài ra, yêu cầu điện năng thấp (1.5 mW @ 5 V @ 25°C) Các tính năng này làm cho AD590 dễ dàng áp dụng như một cảm biến từ xa.

4. Kháng lượng đầu ra cao (> 10 MΩ) cung cấp sự từ chối tuyệt vời của dòng điện áp cung cấp và sóng.thay đổi nguồn cung cấp điện từ 5 V đến 10 V chỉ dẫn đến sự thay đổi dòng điện tối đa 1 μA, hoặc 1°Lỗi tương đương C.

Thông số kỹ thuật:
